弱电工程项目

一、项目资料
工程项目名称：中央电视台新台址现场弱电系统工程
工程类型：综合布线、视频监控系统、网络通信组建
工程地点：北京市东三环32号
工程时间：2007-03-20
集成商/承建商：北京日讯联合信息技术有限公司
二、设备清单：

三、工程案例简介：
    此项目为三层，语音及网络点为：500余个，线材与配线架均采用康普（Comscope）产品，模块为康普（Comscope）超五类产品；网络机柜选用的是国产。
网络系统采用华三公司H3C S3600-28P 网络交换机实现10M/100M/1000M桌面系统交换。Internet为北京电信公司提供10M专线接入。语音交换系统采用西门子HiPath3800集团电话交换机，中继线为2条PRI（30B+D），提供288个用户端口。
视频监控系统采用视频编码器MG-DV208、彩色220倍一体化MG-CS230快球摄像机。在现场分别设置A、B、C、D、E、F六个监控点，利用云台对一体化摄像机进行多方位控制及相应的变焦控制，实现利用这六个监控点即可完全满足对施工现场重点区域CCTV、TVCC、能源中心，以及办公区域A座、B座、停车场等区域进行视频监控。
四、工程实施

    我公司根据用户的需求，采取了专业的结构化布线方案， 从天花板线桥及其墙壁走暗线，然后所有节点汇聚到指定的机房， 既整洁又美观。并且把集团电话装在一个机柜中， 进行合理的布局。再加上专业的标准化网络机柜， 使其网络系统功能更全面、更稳定。

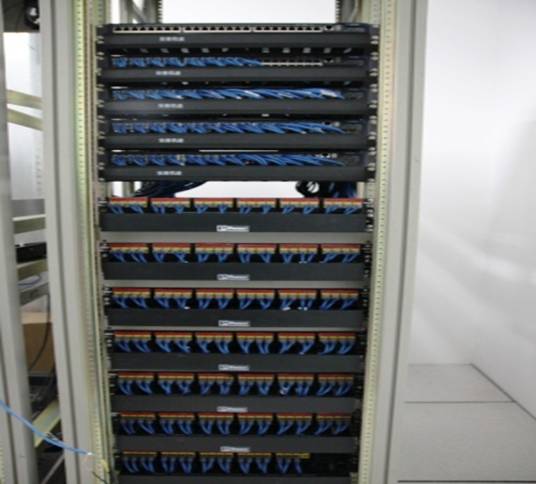

网络和集团电话的整体图
    根据客户要求，我公司工程师利用电话专用的110语音配线架，集所有的电话节点于一身，使线路更清晰，准确。方便日后维护和管理。同时也方便了电话交换机的线路整理与设计。
我公司根据用户的要求，对每一个网络节点，都用标准的 标签进行标注。方便客户以后维护和管理，而且美观又大方。得到了客户的好评。 康普理线架再加上专业的理线技术更加引人注目。设计让使用者一目了然。
根据客户要求，我公司工程师凭借丰富的经验设计好网络机柜的布局， 经客户审核后，把所有网络节点、电话节点布置到机柜内。按照规划好的线路设计，合理有序的整理好。

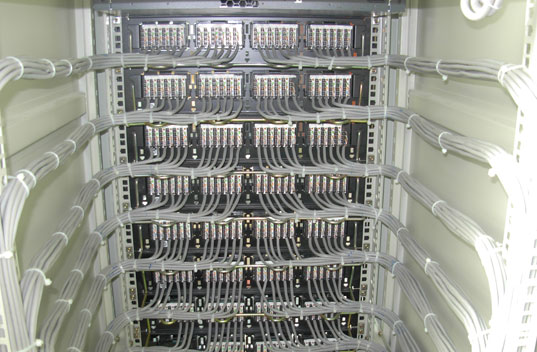

此图为网络机柜后视图
    我公司拥有一批年轻有为的技术人才队伍，以确保各项工程的顺利完成。从而满足不同用户的各种网络要求方案得以实现。 图为我公司正在细致的进行线路的调试及安装网络模块、信息面板等工作。

我公司工程师正在进行细致的线路测试，每一个节点都要经过专业仪器(FLUKE DSP-4000)的测试。 查看是否符合标准参数，以保障网络的正常运行。使网络要求的快速、安全稳定的方案得以实现。
