RXNET系列网络传输设备
1、RXNET PCM多路复用设备
产品简述：
RXNET PCM综合业务复用设备是SDH、DDN网络的有效延伸手段。 RXNET PCM综合业务复用设备采用专用的大规模集成电路，可以完成1路E1信号处理的PCM设备。设备具有30个用户扩展插槽，业务模块类型多样，可以实现异步低速速率数据透明接入 PCM（2M）码流的任意时隙的传输，该系列产品在运营商原有传输条件下，除了能够为用户提供各种类型的数据和音频接口，还能够把多个 E1中有用的时隙进行集中分配，对于传输线路资源能够起到充分利用，减少资金投入，扩大资源利用成本。适合电信SDH、DDN网的延伸、城域网改造，以及公检法、机要、电力、金融、工商、税务、铁路、石油、矿山等 等企业系统专网建设，为原来传输网络的优化和业务扩容提供了一种低成本的解决思路。
功能特性：
◆使用灵活
◆RXNET PCM系列包括：RXNET PCM30/E1/48、RXNET PCM30/OPT/48、RXNET PCM200/OPT/4E1/48、多种型号；该系列产品设计外观简洁、美观，安装维护方便，分别具有1路E1或光口上行端口，下行为30个N*64K数据或语音口，最高支持4个E1和100M网络端口。组网方式灵活多样
◆在RXNET PCM设备的30个可扩展的用户槽上，可以根据用户要求任意配置多种用户接口卡，支持带电热插拔功能
◆时钟模式：时钟可以根据实际情况自动调整，也支持设置主时钟、外时钟、线路时钟、用户时钟多种时钟方式，满足各种应用环境
◆E1接口符合G.703、G.704等协议
◆帧结构具有用户可选的 CRC-4检验功能，和PCM30/31设置功能
◆功能强大
◆各接口卡可以自动识别、自动分配话路，用户使用简单功能时可以自动配置成可用方式
◆丰富的 64K用户接口：可以提供极性翻转和来电显示功能的普通电话卡（FXO、FXS）、增益可由网管或手工调整的EM2/4线音频卡、带有标准信令音的热线电话卡、磁石电话卡、2100Hz磁石载波中继卡、V.24/V.28卡（RS232/RS485）、多站共享64K时隙的V.24接口卡、数据和时钟同时在一个64K时隙中传输的V.24接口卡、ITU G.703 64K同向数据卡、基带中继接口卡
◆具有功能强大的 N×64K接口：可以插入具有N×64K带宽的V.35/V.11接口卡，N=1~31可由网管实时在线配置，并且V.35/V.11卡可以工作于DTE 和DCE方式。也可以插入具有光电隔离功能、异步速率为N×9600bps的V.24/RS485接口卡，用于提供高速率的异步RS232或RS485接口，该卡也可以时钟与数据同步传输。也可以插入具有N×64K带宽的10BASE-T接口卡
◆便捷维护
◆面板上拥有完善的功能控制开关和告警指示功能：当 E1支路发生告警时，能够发出声音告警。能够显示每路E1的信号丢失（LOS）、信号失步（LOF）等多种告警指示信息，准确故障定位
◆支持控制终端接口，各种配置均可以通过控制终端接口实现，增加配置安全程度，简化维护流程
◆稳定可靠
◆电路集成度高和先进的厚薄膜生产工艺技术，采用19英寸1U标准机箱
◆设备信息保存于 E2 PROM中，上电时自动加载
◆支持交、直电源供电

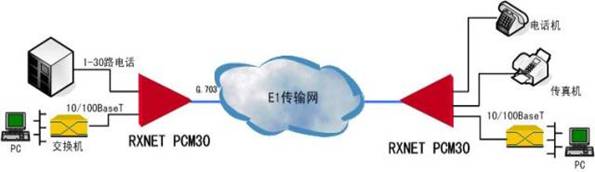

典型应用(图例）
2、RXNET DXC交叉连接设备
产品简介：
RXNET DXC系列交叉连接设备分：4E1、8E1、16E1、32E1和64E1接口的64Kbit/s时隙无阻塞全交叉连接设备, 设备提供功能强大的全中文网管系统，台式设备间可通过2M连接实现网管路由，从而实现一个网管系统对多台设备的网管功能。DXC系列数字交叉连接设备采用先进的数字交换技术及计算机技术，具有高可靠性和灵活性，能够方便地实现系统内任意两个64Kbit/s时隙的连接和拆除，能集中替代以往机房多台PCM端机，节约线路及设备资源，为避免机房内多方向多台PCM端机占地大和投资大等弊端提供了非常有效的解决方案。
主要功能：
叉连接容量：4E1、8E1、16E1、32E1、64E1个2048Kbit/s集群接口
内部为512×512单级无阻塞时隙交叉连接矩阵
交叉连接解析度：内部以时隙64Kbit/s为单位进行交叉连接
支持时隙的单向、双向和广播级的交叉连接
交叉连接时延符合ITU G.796建议（＜600μｓ）
集群接口特性：物理特性符合ITU G.703建议
抖动特性符合ITU G.732，G.823建议
CAS复帧结构符合ITU G.704建议
提供完整的指示灯告警功能
提供1路网管控制接口
提供功能强大的网管管理系统，可实现统一网管并支持系统升级
提供台式设备及机框设备，都能统一网管
适应多种电源环境-48V/DC或220V/AC
技术指标:
接口类型 E1.
★ E1接口特性
☆码速:2.048Mbit/s±50ppm；
☆码型：HDB3；
☆欧姆阻抗：75Ω非平衡/120Ω平衡；
☆物理接口：BNC；
☆电源电压: AC 180V ～ AC240V；
DC -36V ～ -72V；
☆功耗:< 10W；
★工作环境
☆工作温度：-10℃～50℃；
☆贮存温度：-40℃～ +70℃；
☆相对湿度： 5%-95%无冷凝；
☆大气压力：86-106Kpa；
3、RXNET系列光纤收发器
◆采用独特的交换机芯片设计，具有512KB SSRAM缓冲器、2K MAC地址表
◆广播过滤功能、地址自动学习和自动更新功能及存储转发的运行机制
◆以太网10/100M、1000M、10/100/1000M三种速率光纤收发器可选
◆工作波长850nm、 1310nm、1550nm可选
◆支持IEEE 802.3 、IEEE 802.3U 、IEEE 802.3X 、IEEE 802.1d标准
◆支持全双工流量控制或半双工背压流量控制工作，并带有自动协商（Auto Negotiation）能力
◆支持10Mbps与100Mbps自动适应（全双工工作时带宽达200Mbps）
◆优质的光电一体化模块提供良好的光特性和电气特性，保证数据传输可靠，工作寿命长
◆提供远程链路丢失诊断、电口链路与光口链路连接诊断、动态数据传输、全双工/半双工、速率指示灯
◆提供单个RJ-45电口NIC/HUB，并自动交叉识别,与计算机网卡或交换机、集线器相连
◆全内置电源、小机壳设计外观独特，外壳尺寸大小：26nm(H)×71nm(W)×95nm(D)
◆内部电源功耗：2.5 w（Input:AC140 ~ 260V）
◆平均无故障工作时间在5万小时以上，符合电信级运营标准
◆售后服务完备，提供三年的质量保证和终身维修服务
光传输特性
类型/参数 |
光纤接口
类型 |
发射波长
(nm) |
发射功率
（dBm） |
接收灵敏度
（dBm） |
光饱合度
dB |
传输距离
Km |
光损耗
dBm/Km |
多模 |
ST |
1300 |
-18.5~-14 |
-31 ~ -28 |
-14 |
0~2 |
3 |
SC |
850 |
-18.5~-14 |
-31 ~ -28 |
-14 |
0~2 |
3 |
SC |
1300 |
-18.5~-14 |
-31 ~ -28 |
-14 |
0~2 |
3 |
单模 |
SC |
1310 |
-15 ~ -8 |
-38 ~ -35 |
-8 |
0~25 |
0.5 |
SC |
1310 |
-11 ~ -6 |
-38 ~ -35 |
-8 |
0~40 |
0.5 |
SC |
1310 |
-5 ~ 0 |
-42 ~ -38 |
-3 |
0~60 |
0.5 |
SC |
1550DFB |
-5 ~ 0 |
-35 |
-3 |
0~120 |
0.25 |
适用环境
城域光纤宽带网 |
适用于电信、有线电视、网络系统集成等数据网络运营商 |
宽带专网 |
适用于金融、政府、石油、铁路、电力、公安、交通、教育等行业专网 |
多媒体传输 |
图像、话音、数据综合传输、适用于远程教学、会议电视、可视电话等应用 |
实时监控 |
实时控制信号、图像及数据同时传输 |
抗恶劣环境 |
适用于强电磁干扰、远距离的恶劣环境下组网 |
传输光纤
多模：50/125, 62.5/125 or 100/140μm
单模：8.3/125, 8.7/125, 9/125 or 10/125μm
环境要求
工作温度：0-50°C
储存温度：-40-70°C
湿度：5%-90%无冷凝
产品兼容协议
IEEE802.3 以太网(10Mbps)
IEEE802.3u 快速以太网(100Mbp)
IEEE802.3x 全双工流量控制
IEEE802.1d 生成树协议
IEEE802.1Q VLAN标记
IEEE802.1p QOS优先级
典型应用［图例］
4、RXNET系列光纤单多模转换器
RXNET系列光纤模式转换器设计用于高速以太网以扩展1000BASE-T UTP网络，延长光信号的传输距离，增强组网的灵活性。NMC4601系列光纤模式转换器能完成多/单模光纤接口和单模光纤接口之间的转换，可将多模端的850nm（或1310nm）波长的光信号或单模端的1310nm（或1550nm）波长的光信号转换成单模端的1310nm（或1550nm）波长的光信号。具有足够的灵活性，可支持千兆以太网（1000Base-FX）光接口。
NMC4601系列光纤模式转换器的传输性能完全符合以太网标准IEEE802.3 、IEEE802.3u 及IEEE802.3x的要求，与现有主流网络设备厂家的各种网络交换设备具有良好的兼容性。
单机内置优质开关电源，可支持交流220V电源。
主要特点
波长转换器—提供1310nm<—>1550nm、1310nm<—>850nm、850nm<—>1550nm之间的光波转换及放大，此种设备也可以用来做有源光放大器。
模式转换器—提供850nm、1310nm多模光信号与1310nm、1550nm单模光信号的转换，此种设备也可以用来做有源光放大器。
符合IEEE802.3 、IEEE802.3u 、IEEE802.3x标准
优良的设计、生产工艺和品质
内置高品质光收发一体模块，确保光参数高度一致和长期稳定
内置开关电源，支持220VAC供电
全双工、半双工自动适应
齐全的状态指示灯，便于安装和维护
支持热插拨，即插即用，无需设置
防静电，抗雷击，电磁兼容性好
传输光纤
多模：1300 nm、850nm，支持2KM
单模：1300 nm、1310nm、1550 nm，支持25KM、40KM、60KM、120KM
典型应用
城域光纤宽带网：适用于电信、网通，广电等数据网络运营商
宽带专网：适用于政府、石油、金融、铁路、电力、公安、交通、教育等行业专网
多媒体传输：图像、话音、数据综合传输、适用于远程教学、会议电视、可视电话等应用
实时监控：实时控制信号、图像及数据同时传输
抗恶劣环境：适用于强电磁干扰、远距离的恶劣环境下组网。
5、 RXNET PDH系列光端机
产品特点：
（1）提供1个以太网接口(支持 VLAN 协议，支持流量控制功能，支持自协商方式，可工作于全双工 / 半双工，10/100）
（2）可提供最多1-16路E1的透明传输，同时提供一个线速为100M以太网通道
（3）提供命令E1对端环回 ,命令以太网对端环回,光路本端自环；提供一路公务电话接口( 选用)
（4）抖动指标远优于通信标准
（5）AC220V，DC-48V等供电模式可选，DC-48V无正负极之分，安装维护简便
（6）真正实现 SNMP 的网管功能
E1接口特性：
线路速率：2.048Mb/s±50ppm
线路码型：HDB3
接口信号码：ITU-T G.703
接口阻抗：BNC 75Ω/不平衡，RJ45 120Ω/平衡式
接口特性：满足G.703标准
抖动特性：满足G.742和G.823标准
10/100Base-T端口特性：
速率：10/100Mbps
接口特性：满足IEEE802.3，IEEE802.1Q等协议
连接器：RJ45接口
光纤接口特性：
光接口：FC、SC
波长：850nm/1310nm波长的多模光纤，1310nm/1550nm单模光纤
传输距离：多模2公里，单模40公里，单模60公里，单模120公里

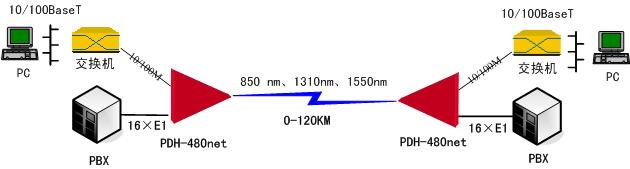

典型应用［图例］
|
